电动缸是将伺服电机的旋转运动通过丝杆和丝杆杠副的机械运动转换为直线运动的一体化设计的模块化产品。利用伺服电机的闭环控制特性,可以很方便地实现对推力、速度和位置的精准控制;结合机械运动技术和程控技术,实现程控化、数控化控制,是实现高精度直线运动控制的全新革命性产品.

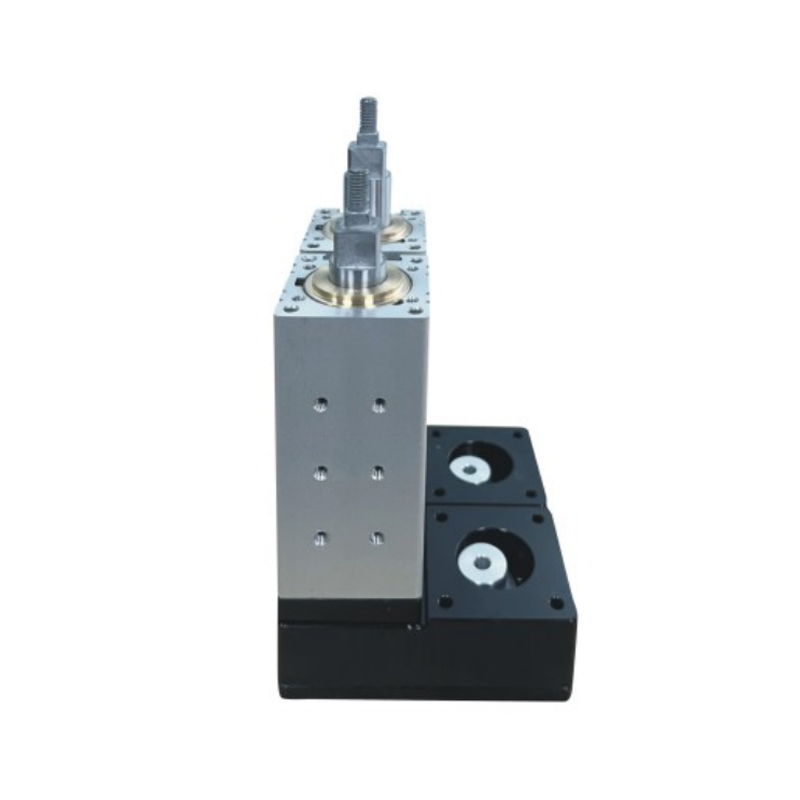

40缸折叠前法兰安装
名称
单位
40缸折叠
伺服电机功率
(KW)
0.1
伺服电机额定转速
(r/min)
3000
伺服电机额定扭矩
(N.m)
0.32
丝杆导程
(mm)
2
5
丝杆直径
(0)
8
丝杆额定动载荷
Kgf
222
配行星减速比
电动缸额定推力
(KN)
0.85
0.34
电动缸额定速度
(mm/s)
100
250
电动缸行程
150

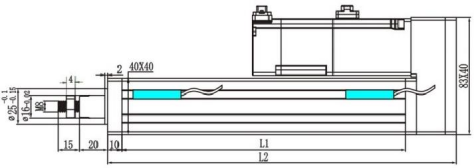

缸筒长度(L1)
210
160
220
电动缸长度(L2)
196
256
206
266
备注
40缸系列最长可做到300MM行程
