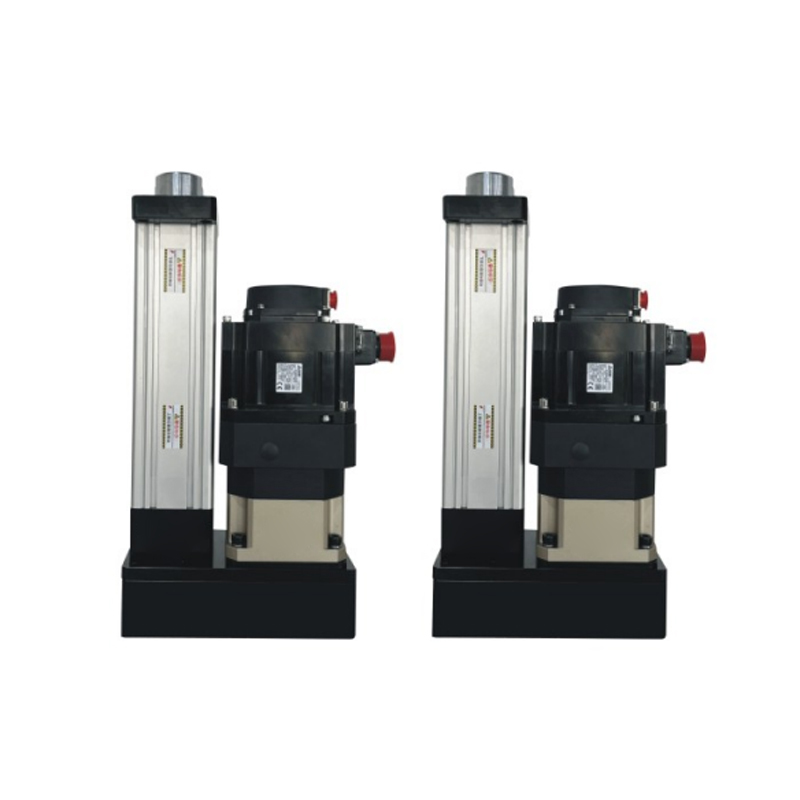

电动缸是将伺服电机的旋转运动通过丝杆和丝杆杠副的机械运动转换为直线运动的一体化设计的模块化产品,利用伺服电机的闭环控制特性,可以很方便地实现对推力、速度和位置的精准控制;结合机 械运动技术和程控技术,实现程控化、数控化控制.是实现高精度直线运动控制的全新革命性产品。

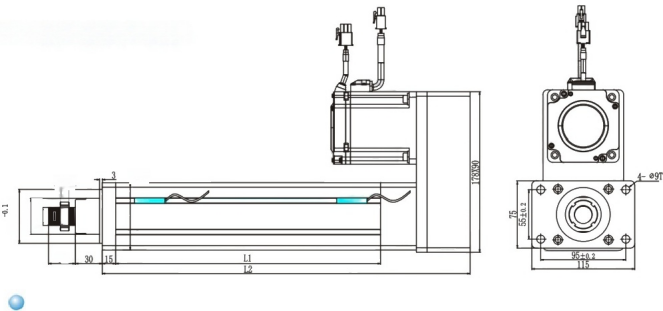

75缸折叠前法兰安装:
名称
单位
75缸折叠
伺服电机功率
(KW)
0.75
1
伺服电机额定转速
(r/min)
3000
伺服电机额定扭矩
(N.m)
2.39
3.18
丝杆导程
(mm)
5
10
丝杆直径
(O)
20
丝杆额定动载荷
Kgf
1380
1103
配同步轮比
2:1
配行星减速比
3:1
4:1
5:1
7:1
8:1
电动缸额定推力
(KN)
7.7
6.8
10.2
6.4
8.9
8.5
电动缸额定速度
(mm/s)
83
62.5
125
100
71.4
电动缸行程
200
300
缸筒长度(L1)
195
295
405
电动缸长度(L2)
310
410
520
备注
75缸系列最长可做到1M行程;可另选配20导程丝杆
