电动缸是将伺服电机的旋转运动通过丝杆和丝杆杠副的机械运动转换为直线运动的一体化设计的模 块化产品。利用伺服电机的闭环控制特性,可以很方便地实现对推力、速度和位置的精准控制;结合机械运动技术和程控技术,实现程控化、数控化控制。是实现高精度直线运动控制的全新革命性产品。
80缸折叠卧式安装
名称
单位
80缸折叠卧式
伺服电机功率
(KW)
0.75
1.5
2
伺服电机额定转速
(r/min)
3000
伺服电机额定扭矩
(N.m)
2.39
4.77
6.37
丝杆导程
(mm)
10
丝杆直径
(0)
25
丝杆额定动载荷
Kgf
2954
配同步轮比
2:1
配行星减速比
10:1
5:1
7:1
8:1
4:1
电动缸额定推力
(KN)
12.7
17.8
20.4
25.4
6.8
13.6
17
23.8
电动缸额定速度
(mm/s)
50
100
71.4
62.5
250
125
电动缸行程
200
300
400

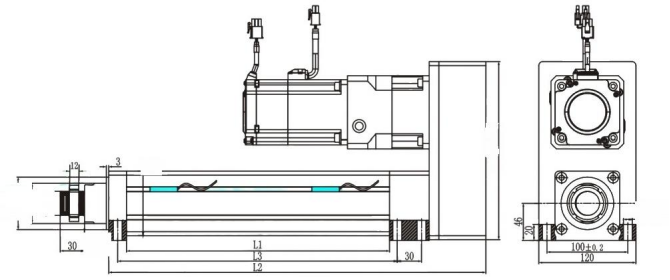

缸筒长度(L1)
225
325
435
535
安装孔间距(L3)
245.5
345.5
455.5
655.5
电动缸长度(L2)
366
466
576
676
备注
80缸系列最长可做到1.2M行程;可另选配5、25导程丝杆
